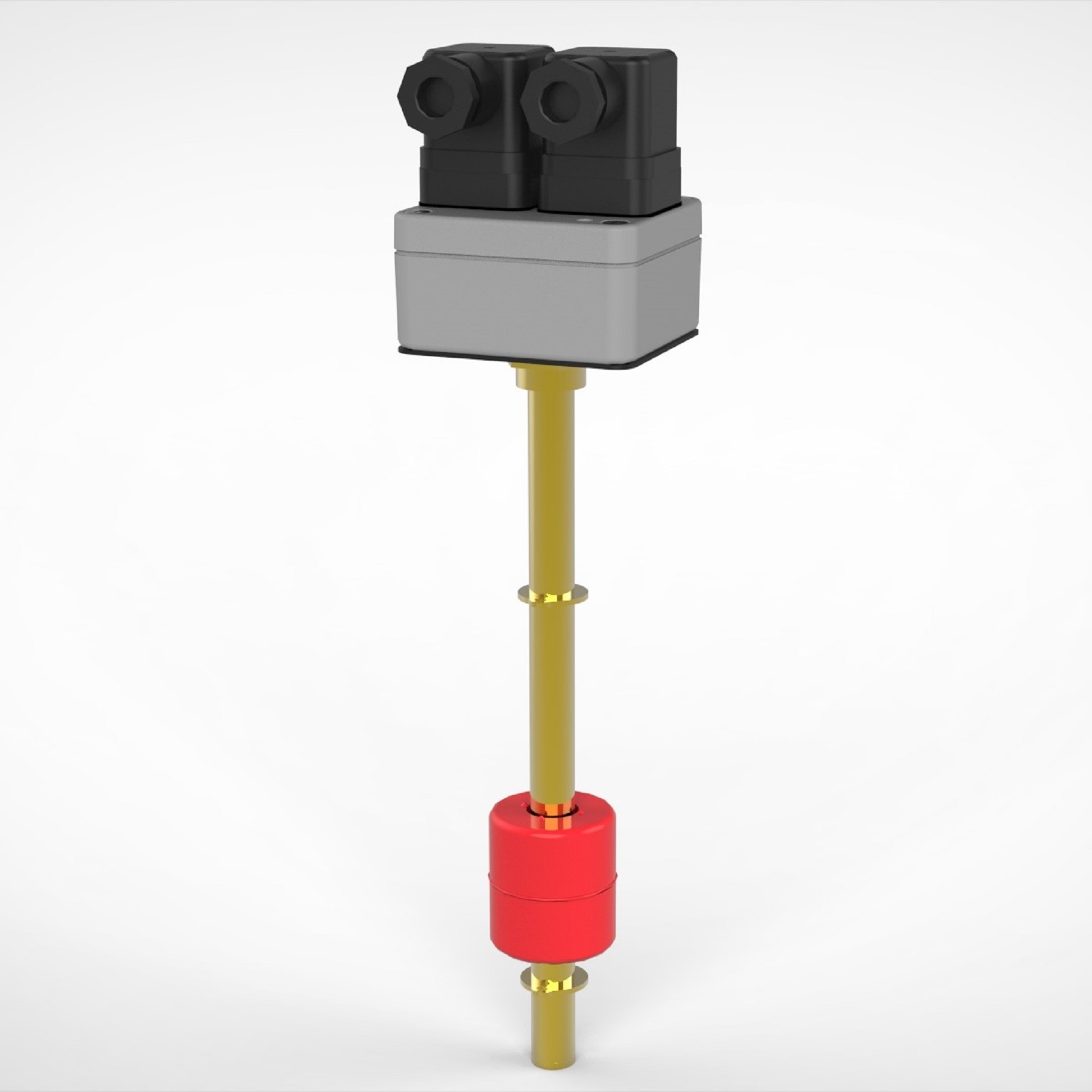

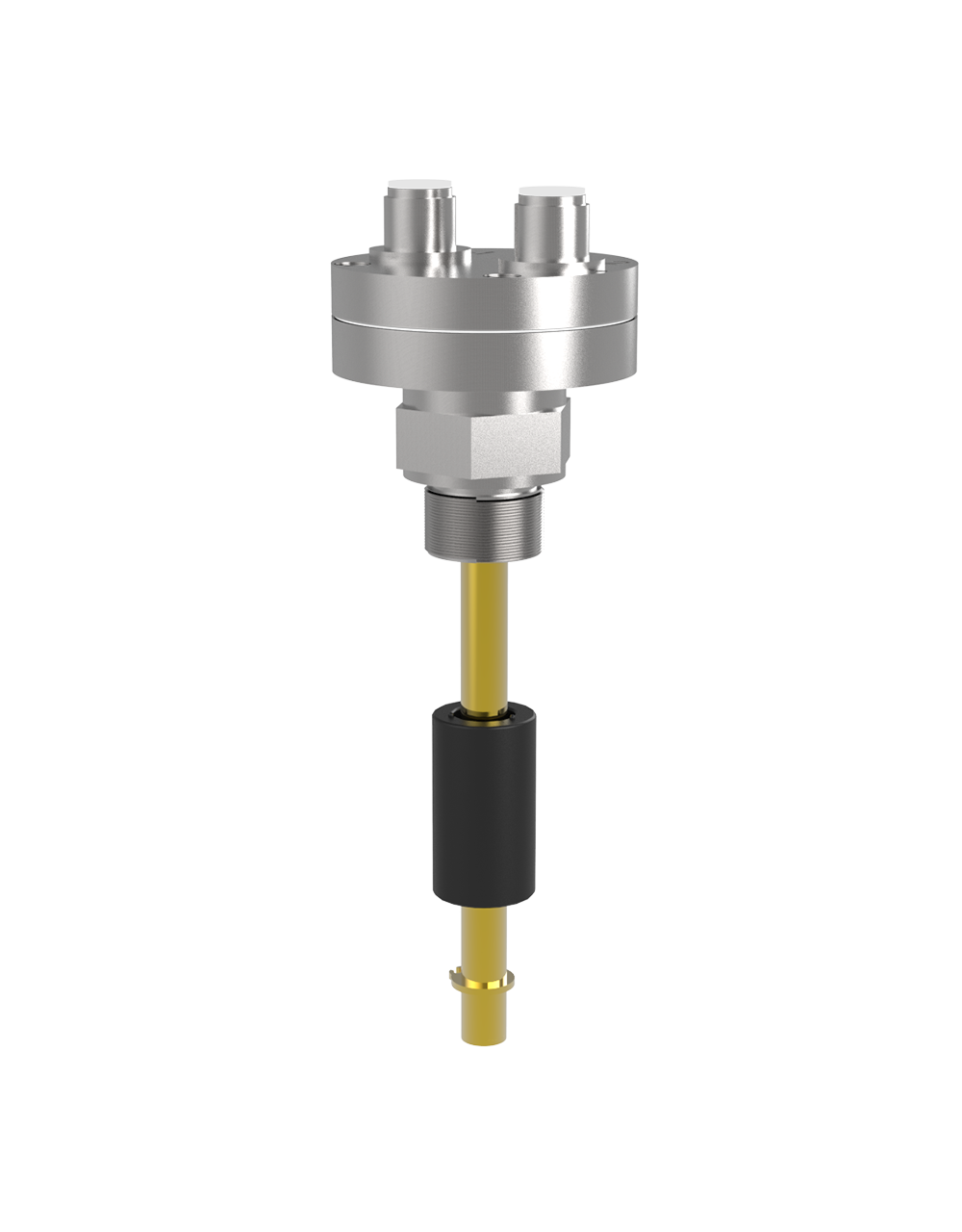

Schwimmerschalter mit analoger Temperaturmessung kurz erklärt:
Ein Schwimmerschalter mit analoger Temperaturmessung überwacht den Flüssigkeitsstand und die Temperatur in Tanks oder Behältern. Er kombiniert zwei Funktionen: die Füllstanderkennung durch einen Schwimmerschalter und die präzise Temperaturmessung. Ausgestattet mit einem Microcontroller wandelt das Gerät das Widerstandssignal in ein analoges Ausgangssignal (0-10V oder 4-20mA) um, was eine zuverlässige Überwachung und einfache Integration in Steuerungssysteme ermöglicht. Ideal für industrielle Anwendungen.
Das Funktionsprinzip eines Schwimmerschalters auf Reedkontaktbasis beruht auf dem Einsatz eines Reedkontakts als Schaltelement. Ein Schwimmerschalter besteht aus einem Auftriebskörper, auch bekannt als Schwimmer, der auf dem Flüssigkeitsspiegel schwimmt. Der Auftriebskörper ist mit einem Magneten ausgestattet. Sobald sich der Flüssigkeitsstand ändert, bewegt sich der Auftriebskörper entsprechend nach oben oder unten. Bei Erreichen eines bestimmten Füllstands nähert sich der Magnet dem Reedkontakt. Der Reedkontakt besteht aus zwei ferromagnetischen Kontaktblättchen, die in einem Glaskolben platziert sind. Diese Blättchen sind durch eine kleine Luftlücke getrennt. Wenn der Magnet des Auftriebskörpers den Reedkontakt erreicht, wird das Magnetfeld die ferromagnetischen Blättchen anziehen und sie zusammenbringen. Dadurch schließen sich die Kontaktblättchen und ein elektrischer Stromkreis wird geschlossen. Dieser geschlossene Stromkreis kann verwendet werden, um ein Signal zu senden, beispielsweise um einen Alarm auszulösen oder einen Motor zu steuern.
Die analoge Temperaturmessung erfolgt mithilfe von hochgenauen Temperatursensoren vom Typ PT100 oder PT1000. Diese Sensoren nutzen das Prinzip der Änderung des elektrischen Widerstands eines Metalls in Abhängigkeit von der Temperatur. Ein PT100-Sensor besteht aus einem Platinwiderstand, der bei steigender Temperatur seinen Widerstandswert verändert. Ähnlich funktioniert ein PT1000-Sensor, nur dass hier der Widerstand in Ohm 1000 Mal größer ist als beim PT100. Die PT-Sensoren sind in der Lage, sehr präzise und genaue Widerstandswerte zu liefern, die direkt mit der Temperatur der Flüssigkeit oder des Mediums in Kontakt stehen. Diese analogen Widerstandswerte werden dann durch ein entsprechendes Messgerät oder eine Auswertungsschaltung in Temperaturwerte umgewandelt und angezeigt. Die Temperaturwerte können ebenfalls an Steuerungs- und Regelungssysteme übergeben werden, um die Temperatur in der Anlage zu überwachen und den Prozess gegebenenfalls zu steuern und zu regeln.
Flüssigkeitsbehälter in Produktionsanlagen
Schwimmerschalter mit analoger Temperaturmessung überwachen zuverlässig den Flüssigkeitsfüllstand in Tanks, um Überläufe oder unzureichende Versorgung zu vermeiden. Der Temperaturfühler sorgt dafür, dass die Flüssigkeit im Tank konstant innerhalb des gewünschten Temperaturbereichs bleibt, um optimale Betriebsbedingungen zu gewährleisten. Diese Kombination aus Füllstand- und Temperaturüberwachung ist ideal für den sicheren Betrieb von Systemen in der Industrie.
Kühlung von industriellen Maschinen
Schwimmerschalter überwachen den Wasserstand in Kühlbehältern von Maschinen, um eine konstante Kühlung sicherzustellen. Der analoger Temperaturmessung regelt die Kühlleistung und hält die Temperatur von Maschinen oder industriellen Prozessen innerhalb definierter Grenzwerte. Diese präzise Steuerung optimiert die Leistung und verhindert Überhitzung, was die Effizienz erhöht und die Lebensdauer der Maschinen verlängert. Ideal für industrielle Anwendungen.
Schmiersysteme
Der Schwimmerschalter überwacht den Ölstand in Schmieröltanks und verhindert Schäden durch Ölmangel. Der Temperatursensor regelt die Öltemperatur, um eine optimale Schmierung zu gewährleisten. Diese präzise Überwachung sorgt für die Effizienz von Maschinen und verlängert deren Lebensdauer. Besonders in industriellen Anwendungen schützt diese Kombination vor Überhitzung und Ausfällen, was die Betriebskosten senkt und die Prozesssicherheit erhöht. Ideal für den Maschinenbau.
Branchen
Schwimmerschalter mit analoger Temperaturmessung sind in der Industrie unverzichtbar, insbesondere im Maschinen- und Anlagenbau sowie in der Hydraulik. Sie gewährleisten eine präzise Füllstands- und Temperaturkontrolle von Hydraulikflüssigkeiten, was die Leistungsfähigkeit und Langlebigkeit der Maschinen optimiert. Auch in der Heizungs-, Lüftungs-, Klima-, Lebensmittel- und Pharmaindustrie sichern sie effiziente Prozesse und die Einhaltung kritischer Sollwerte für reibungslose Abläufe.
